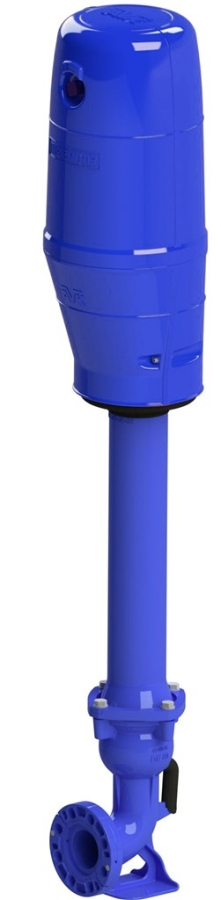

AVK POTEAU D'INCENDIE ORION 3 STOP
Renversable, Vidange automatique, coffre polyester, PN 10/16
Contact
Notre équipe est à votre service
Poteau d’incendie incongelable et renversable à prises sous coffre avec raccord Guillemin selon NFS 61-703 et bouchons pour utilisation avec de l’eau potable et liquide neutre.
Les Poteau d'incendie AVK série 78 se déclinent en version renversable ou non avec ou sans coffre et en version tropicale ou incongelable. L'usine AVK Haut Marnaise les produits en France à Joinville (52). Ils sont dotés d'une purge automatique sans entretien et d'une grande résistance aux intempéries grâce à leur revêtement bi-composant.
| Série 78/7182-001 | |
|---|---|
| Connexion | Bride |
| Matière : | Fonte ductile |
| DN : | DN80 - DN100 |
| PN | PN 16 |
Caractéristiques
- 2 Sorties DN 65 et une sortie DN 100 sur les poteaux DN 100.
- 2 sorties DN 40 et une sortie DN 65 sur les poteaux DN 80.
- Modèles incongelable avec système de vidange automatique à bille sans maintenance.
- Système de réversibilité. En cas d'impact d'un véhicule les 4 boulons fusibles se brisent, la réparation est ainsi simple et économique.
- Grande résistance à la météo : revêtement époxy intérieur/extérieure des pièces complétée par une couche de polyester résistant aux UV pour les pièces exposées testé au vieillissement selon EN 16474.
- Le Clapet anti-bélier et la vidange sont situé au niveau du coude à patin pour une côte hors gel optimale.
- Fût supérieur et coude à patin à bride mobile orientable à 360°.
- Livré dans une chaussette de protection pour éviter les salissures et projection lors de l'installation.
- Sens de fermeture FSH et carré de manœuvre 30x30.
- Résistant aux produits de désinfection
- Temps de vidange : 7 minutes ; Volume d'eau retenu 1ml
Téléchargements
Fiche technique
Annexes techniques
Certificats
Instructions de montage et de maintenance
Références et Dimensions
Faire défiler
| Référence AVK n° | DN mm |
HC mm |
H3 mm |
H1 mm |
W mm |
Poids approx. kg |
|---|---|---|---|---|---|---|
| 78-080-7182-12120 | 80 | 1000 | 1948 | 850 | 347 | 75 |
| 78-080-7182-22120 | 80 | 1250 | 2198 | 1100 | 347 | 81 |
| 78-080-7182-32120 | 80 | 1500 | 2448 | 1350 | 347 | 86 |
| 78-100-7182-12120 | 100 | 1000 | 1948 | 850 | 347 | 74 |
| 78-100-7182-22120 | 100 | 1250 | 2198 | 1100 | 347 | 80 |
| 78-100-7182-32120 | 100 | 1500 | 2448 | 1350 | 347 | 85 |
Panier
Faire défiler
Composants
| 1. | Carré de manoeuvre | Fonte ductile GJS-450-10 |
| 2. | Ecrou de verrouillage | Bronze |
| 3. | Raccord | Aluminium |
| 4. | Capuchon | Aluminium |
| 5. | Cloche | Polyester |
| 6. | Extension de manœuvre | Acier galvanisé |
| 7. | Fût supérieur | Fonte ductile GJS-500-7 |
| 8. | Boulon de sécurité | Acier inoxydable A2 |
| 9. | Tige | Inox 1.4401 |
| 10. | Fût inférieur | Fonte ductile GJS-500-7 |
| 11. | Bride mobile | Fonte ductile GJS-500-7 |
| 12. | Coffre supérieur | Polyester |
| 13. | Cloche | Polyester |
| 14. | Raccord de vidange | Laiton DZR CW625N |
| 15. | Culot | Fonte ductile GJS-500-7 |
| 16. | Capuchon | Aluminium |
| 17. | Raccord | Aluminium |
Tests / Certificats
- Tests hydrauliques selon EN 1074-1 / EN 12266
- Certifié NF 197 selon CSTB 2.1.20
Norme
- Conception suivant EN 1074-6:2008, Conception suivant EN 14384:2005
- Perçage suivant EN1092-2 (ISO 7005-2), PN 10/16
- Installation suivant NF 62-200
- Marquage CE
