Corps court, FSH, DN 40-600

Fiche technique
Certificats
Dessins 2D/3D
Vidéo du produit
Ajouter à ma demande
Produits associés

Vanne à opercule caoutchouc conçue pour une utilisation avec eau potable, liquides non agressifs et peu chargés, eaux usées urbaines (hors risque de présence de H2S), refoulement et stations de traitement jusqu'à 70°C.

Les vannes à opercule AVK sont conçues avec la qualité dans chaque détails. L'opercule est entièrement vulcanisé de caoutchouc EPDM fabriqué par AVK. Il présente une durabilité exceptionnelle grâce à sa capacité à retrouver sa forme d'origine. La vulcanisation de l'opercule par double liaison assure qualité et robustesse. Nos vannes se distinguent également par la triple étanchéité et la résistance de la tige ainsi que la protection anticorrosion. Ces caractéristiques lui garantissent une fiabilité inégalée.

Série 06/30-0035
Connexion	Bride
Matière :	Fonte ductile
DN :	DN40 - DN600
PN	PN 16
Sens de fermeture	Fermeture sens horaire

Caractéristiques

Écrou d'opercule serti : empêche les vibrations et assure la longévité de la vanne
Opercule intégralement vulcanisé de caoutchouc EPDM approuvé pour l'eau potable et pourvu de rails de guidage assurant une manœuvre souple indépendamment de la pression
Le passage de tige est large et conique, ce qui empêche la stagnation de l’eau ou l’accumulation d’impuretés
Tige en acier inoxydable avec butée évitant de dépasser le couple de manœuvre et filetage laminé augmentant la résistance de la tige
Le palier circulaire assure le maintien de la tige et un couple de manœuvre réduit
Triple étanchéité de la tige de manœuvre assurée par 1 joint à lèvres en NBR, une bague en polyamide avec 4 joints toriques NBR et une manchette EPDM
Joint de chapeau en EPDM fixé dans une rainure
Boulonnerie de chapeau en acier inoxydable cachetée à la cire et entourée par le joint du chapeau
Passage intégral
DN 450 à 600 équipés avec platine ISO, paliers à roulements en acier inoxydable offrant de faibles couples de manœuvre, anneau de levage. Installation du by-pass en option pour le DN 50

Téléchargements

Fiche technique

Annexes techniques

Certificats

Instructions de montage et de maintenance

Animations

Choisir une vanne à opercule FR.mp4
AVK_Gate valves_animation_2022.mp4

Faire défiler

Référence AVK n°	DN mm	Bride perçage	L mm	H mm	H1 mm	H3 mm	W mm	F mm	F1 mm	F2 mm	Poids approx. kg	Remarques
06-040-30-0146499	40	PN10/16	140	194	-	269	150	14	16	30	8,0
06-050-30-0146499	50	PN10/16	150	208	-	290	165	14	16	30	9,0
06-065-30-0946499	60/65	PN10/16	170	305		337	185	17	22	38	10
06-080-30-0146499	80	PN10/16	180	282	-	382	200	17	20	34	13
06-080-30-0346499	80	DIN1882	180	297		382	200	17	20	34	13
06-100-30-0146499	100	PN10/16	190	305	-	415	220	19	22	34	15
06-125-30-0146499	125	PN10/16	200	346	-	471	250	19	22	34	19
06-150-30-0146499	150	PN10/16	210	401	-	543	285	19	22	34	27
06-200-30-0046499	200	PN10	230	490	-	660	340	24	28	42	41
06-200-30-0146499	200	PN16	230	490	-	660	340	24	28	42	41
06-250-30-0046499	250	PN10	250	625	-	825	422	27	31	47	66
06-250-30-0146499	250	PN16	250	625	-	825	422	27	31	47	66
06-300-30-0046487	300	PN10	270	706	-	934	455	27	31	47	91
06-300-30-0146487	300	PN16	270	706	-	934	455	27	31	47	91
06-350-30-006	350	PN10	290	924	-	1184	564	32	37	55	165
06-350-30-016	350	PN16	290	924	-	1184	564	32	37	55	165
06-400-30-006	400	PN10	310	951	-	1241	580	32	37	55	182
06-400-30-016	400	PN16	310	951	-	1241	580	32	37	55	181
06-450-30-006	450	PN10	330	1167	1087	1487	814	Ø30	-	75	407	Avec platine ISO F14, Tige ronde et clavette
06-450-30-016	450	PN16	330	1167	1087	1487	814	Ø30	-	75	407	Avec platine ISO F14, Tige ronde et clavette
06-500-30-006	500	PN10	350	1142	1062	1500	834	Ø30	-	75	430	Avec platine ISO F14, Tige ronde et clavette
06-500-30-0060011	500	PN10	350	1142	1062	1500	975	Ø30	-	75	439	Avec platine ISO F14 et by-pass. Tige ronde et clavette
06-500-30-016	500	PN16	350	1142	1062	1500	834	Ø30	-	75	430	Avec platine ISO F14, Tige ronde et clavette
06-500-30-0160011	500	PN16	350	1142	1062	1500	975	Ø30	-	75	459	Avec platine ISO F14 et by-pass. Tige ronde et clavette
06-600-30-006	600	PN10	390	1285	1205	1705	892	Ø30	-	75	593	Avec platine ISO F14, Tige ronde et clavette
06-600-30-0060011	600	PN10	390	1285	1205	1705	964	Ø30	-	75	602	Avec platine ISO F14 et by-pass. Tige ronde et clavette
06-600-30-016	600	PN16	390	1285	1205	1705	892	Ø30	-	75	613	Avec platine ISO F14, Tige ronde et clavette
06-600-30-0160011	600	PN16	390	1285	1205	1705	964	Ø30	-	75	622	Avec platine ISO F14 et by-pass. Tige ronde et clavette

Faire défiler

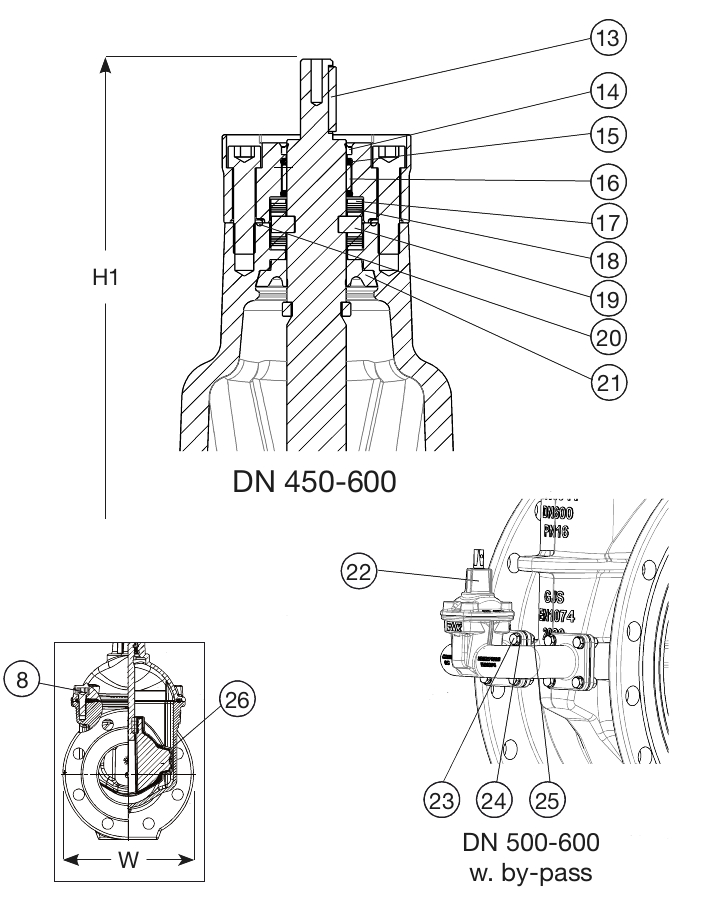

Composants

1.	Tige	Inox 1.4104 (430F)
2.	Joint racleur	Caoutchouc NBR
3.	Joint torique	Caoutchouc NBR
4.	Palier	Polyamide
5.	Chapeau	Fonte ductile GJS-500-7 (GGG-50)
6.	Palier	Laiton, DZR CW602N
7.	Manchette	Caoutchouc EPDM
8.	Vis de chapeau	Inox A2, scellé à la cire chaude
9.	Joint de chapeau	Caoutchouc EPDM
10.	Ecrou d'opercule	Laiton, DZR CW626N
11.	Opercule	Fonte ductile revêtu EPDM
12.	Corps	Fonte ductile GJS-500-7 (GGG-50)
13.	Clavette	Acier inoxydable
14.	Joint racleur	Caoutchouc NBR
15.	Joint torique	Caoutchouc NBR
16.	Palier	Polyamide
17.	Rondelle de butée	Inox 1.4104 (430F)
18.	Roulement	Acier inoxydable
19.	Palier	Inox 1.4104 (430F)
20.	Joint torique	Caoutchouc NBR
21.	Manchette	Caoutchouc EPDM
22.	Vanne de bypass	Fonte ductile GJS-500-7 (GGG-50)
23.	Coude du bypass	Fonte ductile GJS-500-7 (GGG-50)
24.	Rondelle	Acier inoxydable A2
25.	Écrou	Acier inoxydable A2
26.	Boulon	Acier inoxydable A2
27.	Boulon	Acier inoxydable A2
28.	Rondelle	Acier inoxydable A2
29.	Platine pour bypass	Fonte ductile GJS-500-7 (GGG-50)
30.	Glissière d'opercule	Polyamide

Tests / Certificats

Tests hydrauliques suivant EN 1074-1 et 2 / EN 12266 |
Siège : 1,1 x PN (en bar), Corps: 1,5 x PN (en bar), Test de couple ouverture/fermeture
Certifié ACS, certificat 18 ACC NY 369
Approuvé DIN par DVGW - Certificat NW-6203BN0117
Approuvé suivant KIWA - Certificat K 6320
Approuvé suivant SVGW - Certificat No. 0301-4606

Norme

Conception suivant EN 1074 partie 1 et 2, Conception suivant EN 1171
Écartement suivant EN 558 Table 2 Série 14
Perçage suivant EN1092-2 (ISO 7005-2), PN 10/16
Revêtement époxy 250 µm minimum, suivant DIN 3476-1 partie 1 et EN 14901, certifié GSK
