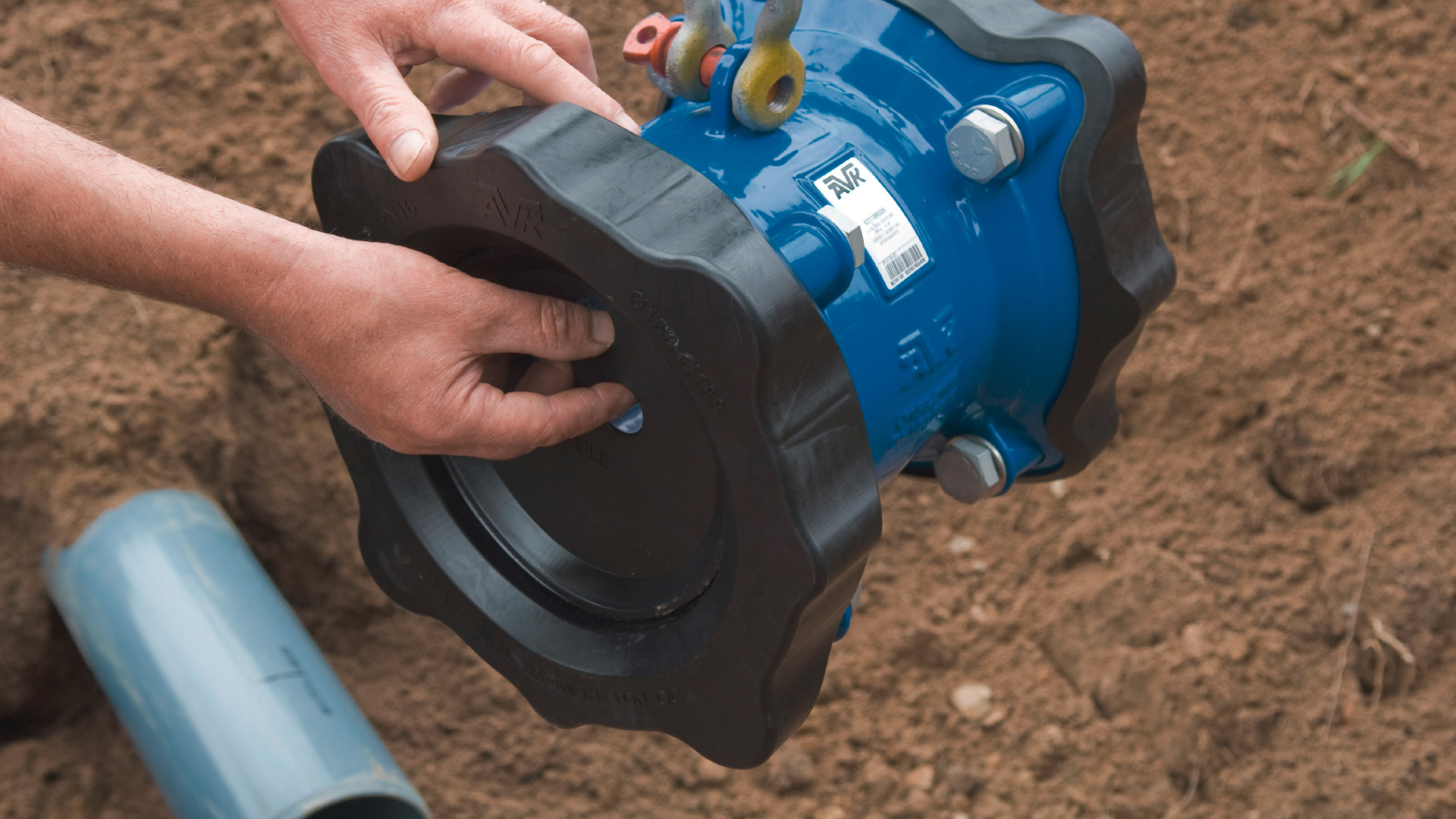

Quel type de raccord utiliser ?
Les nombreux types de manchons et adaptateurs à brides semblent se ressembler lorsqu’il s’agit de leurs applications et possibilités d’installations. Afin de mieux comprendre les différentes options offertes, les raccords et adaptateurs peuvent être divisés en deux catégories principales : dédiées ou universelles. Ces catégories se composent de raccords autobutés ou libres. Il y a donc quatre catégories :
Raccords dédiés non-autobutés
Ces raccords de conception simple ne peuvent être utilisés que sur certains types de conduites et pour des diamètres extérieures connus. Ils n'offrent pas de plage de tolérances sur le diamètre extérieur du tuyau. Leur simplicité en fait le choix le plus fréquent lorsque le client ne juge pas un raccord autobuté nécessaire. Ils sont principalement utilisés pour de nouvelles installations où le tuyau est relié à d’autres conduites et stabilisé d’une autre manière, par exemple grâce à du béton. Les possibilités d’applications restreintes et la conception simple de ces raccords conduisent généralement à un coût peu élevé.
Les produits AVK de cette catégorie sont les Unibrides 05/62 pour PVC, 05/66 pour fonte ductile, manchons mécano soudés série 258 et adaptateurs mécano soudés série 260.
Raccords dédiés autobutés
Les raccords de cette catégorie sont similaires aux raccords non-autobutés. Cependant, ils sont conçus pour résister aux tractions dues aux pressions des conduites, mais également pour supporter le poids du reste de l’installation. Ce type de raccord est généralement pourvu de segments d’accroches solidaires du joint d’étanchéité. Ces segments se resserrent sur le tuyau lorsque le joint se comprime, ce qui assure une résistance totale contre les tractions appliquées sur la conduite. Ce type de raccord est généralement choisi pour des nouvelles installations dans des tranchées ouvertes sans remblayage, et lorsque des tests de pression doivent avoir lieu avant de les refermer.
Les produits AVK de cette catégorie sont les 05/60 pour PE/PVC et 05/26 pour fonte, les manchons Supa PlusTM série 621, les adaptateurs série 623, les bouchons d'extrémités série 634 et les manchons Repico type Grip séries 745/01.

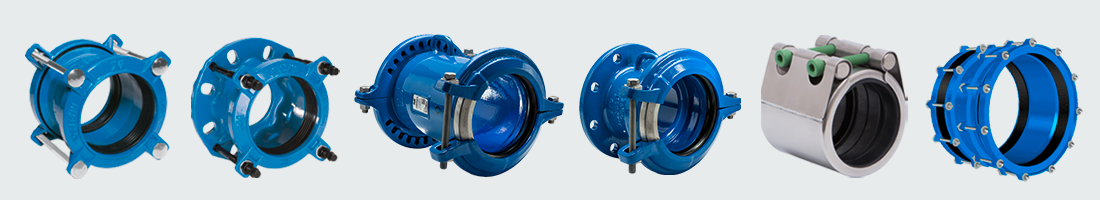

Raccords universels non-autobutés
Un raccord universel offre de la flexibilité dans le choix des matériaux et des diamètres extérieurs de tuyaux. En fonction de la taille du raccord, les tolérances sur les diamètres extérieurs varient entre 20 et 40 mm. La plupart du temps, ce type de raccord est utilisé dans les situations où les conduites doivent être réparées ou modifiées en petites sections. Puisque les anciennes conduites sont le plus souvent remplacées par de nouveaux matériaux, les raccords doivent pouvoir couvrir différents diamètres, et cela dans les tolérances de chaque DN. Les anciennes conduites sont maintenues en place par la terre, c’est pourquoi une fonction autobutée n’est pas nécessaire.
Les produits AVK de cette catégorie sont les raccords type Supa® avec les manchons grande tolérance symétriques série 601, manchons grande tolérance dissymétriques série 602, adaptateurs grande tolérance série 603, manchons mono-boulon série 651 et adaptateurs à brides série 653, manchons Repico® type slip série 745/20 et 745/28 ainsi que les colliers de réparation Hydro série 8004/01-001 et 8006/00-001.

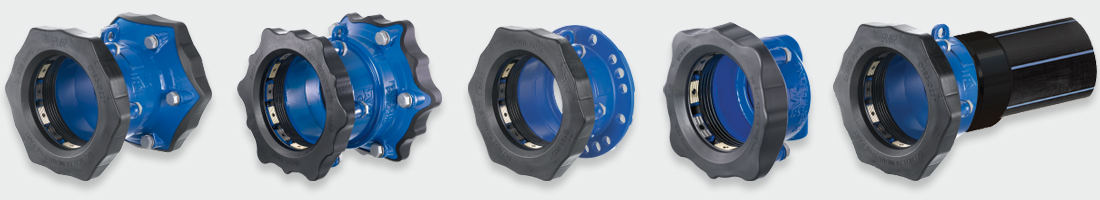

Raccords universels large tolérance autobutés
Ce sont les raccords les plus complets disponibles sur le marché. Ils offrent à la fois de la flexibilité grâce aux plages de tolérance et à la résistance aux tractions dues à la pression dans la conduite. Ces deux propriétés en font le produit idéal pour les réparations dans les grands projets de rénovation, puisque ce raccord s’adapte à la plupart des diamètres de tuyaux tout en évitant que le tuyau ne bouge lors des tests de pressions. Beaucoup de clients portent leur choix sur des raccords universels autobutés plutôt que sur des raccords universels non-autobutés, même sur des petits projets de rénovation, afin d’éviter le stockage des deux types de produits.

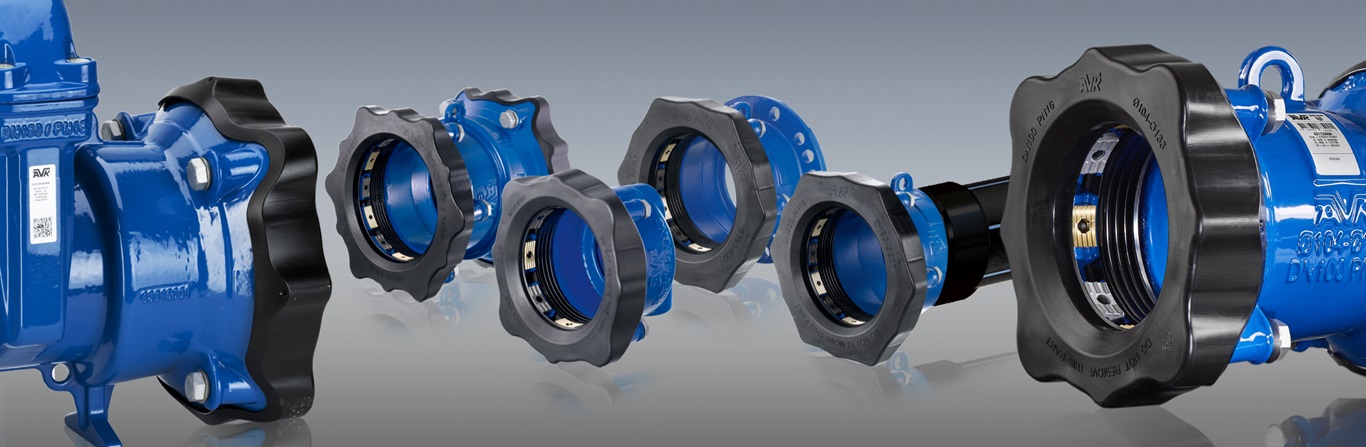

Les produits AVK de cette catégorie sont les raccords type Supa MaxiTM avec les manchons symétriques série 631, manchons dissymétriques séries 632, adaptateurs à bride série 633, bouchons d'extrémité série 634 et les manchons de transition série 635.
